小型化多组分油光谱在线监测装置

累计销量0 累计评价0
城市：全国

商品说明

1. 产品介绍

本公司与长期以来一直与高校合作，已成功研发光谱法变压器油中溶解气体及微水在线监测系统ZN8000; 该装置采样本公司专利产品陶瓷膜脱气方式，采样先进的光声模块，具有测量精度高，能准确识别并排除故障，在线连续自动测量9种样品气体，连续工作稳定性好、灵敏度高、响应快、系统结构简单、免维护、无载气、无需校准；ZN8000在线监测系统可灵活安装和配置，适合大规模扩展。

ZN8000采用最先进的光谱气体检测技术，可为变压器、电抗器等充油电气设备提供9种气体+微水检测，有效、快速分析油中溶解气体；是判断油浸电力变压器早期潜伏性故障最方便、有效的措施之一。目前已广泛应用于电力行业各类充油电气设备绝缘油中溶解气体分析和诊断，如：油浸式电力变压器、电抗器、互感器、有载调压分接开关、断路器、充油套管的日常状态评估。为在线监测系统提供了全新的测量技术和手段；不消耗被测样品、不需要消耗载气、不需要标准样气、各部件使用寿命长；精确的光声光谱探测器和科学的计算方式是在线监测的关键技术，也已被越来越多的国外专业人士认可和接受。

2. 系统组成与工作原理

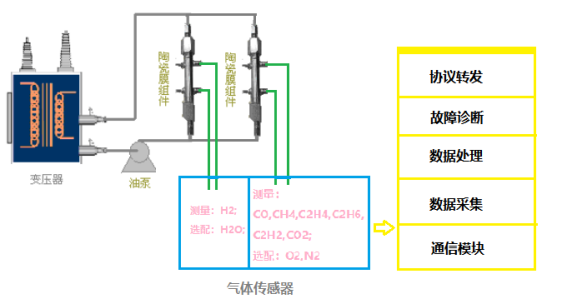

ZN8000光谱法油中溶解气体及微水在线监测系统原理如下图所示。装置主要有脱气单元、光声光谱检测单元、数据处理单元组成。

1. 技术指标

3.1功能指标

检测周期：最短1小时，最长检测周期任意设定。

数据存储：≥2年。

脱气方式：新型陶瓷膜脱气，经过20年市场验证，平衡时间短。

报警设定：各气体浓度超限报警。

输出结果：氢气（H2）、一氧化碳（CO）、二氧化碳（CO2）、甲烷（CH4）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2）、选配氧气（O2）、氮气（N2）和油中微水（H2O)。

3.2检测性能要求

表1 全组分油中溶解气体在线监测装置技术指标

检测参量	检测范围（μL/L）	测量误差限值
氢气H₂	3-20	±3 μL/L或±30%^[1]
	20-2000	±30%
乙炔C₂H₂	0.5-5	±0.5 μL/L或±30%
	5-1000	±30%
甲烷CH₄	0.5-10	±0.5 μL/L或±30%
	10-1000	±30%
乙烷C₂H₆	0.5-10	±0.5 μL/L或±30%
	10-1000	±30%
乙烯C₂H₄	0.5-10	±0.5 μL/L或±30%
	10-1000	±30%
一氧化碳CO	25-100	±25 μL/L或±30%
	100-5000	±30%
二氧化碳CO₂	25-100	±25 μL/L或±30%
	100-15000	±30%
【选配】氧气（O2）	100-65000	±30%
【选配】氮气（N2）	1000-65000	±30%
【选配】油温（℃）	-40-150	±0.2或1%
【选配】微水（ppm）	0-100	±0.5 或±1%
